基本信息

• 可加工管径：通常 “50” 表示该弯管机可加工的最大管件直径为 50mm，尤其适用于 28 - 42mm 管件弯曲2。

• 动力源：一般采用伺服电机、压缩空气及液压三种动力源驱动设备动作，以实现高速、精准的数字化控制弯管成型2。

工作原理2

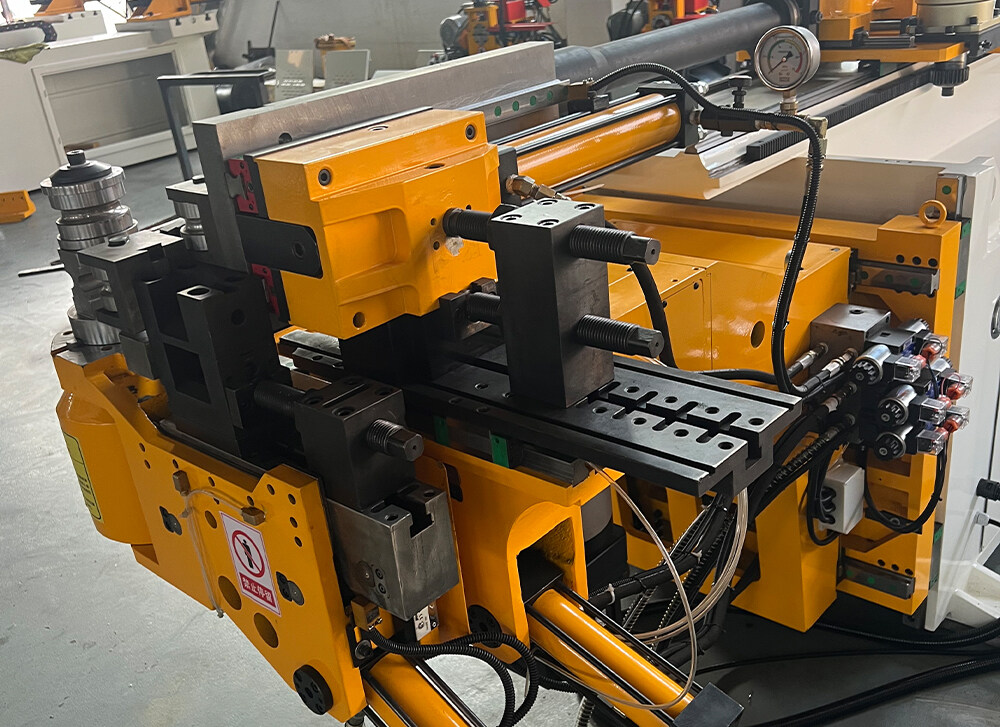

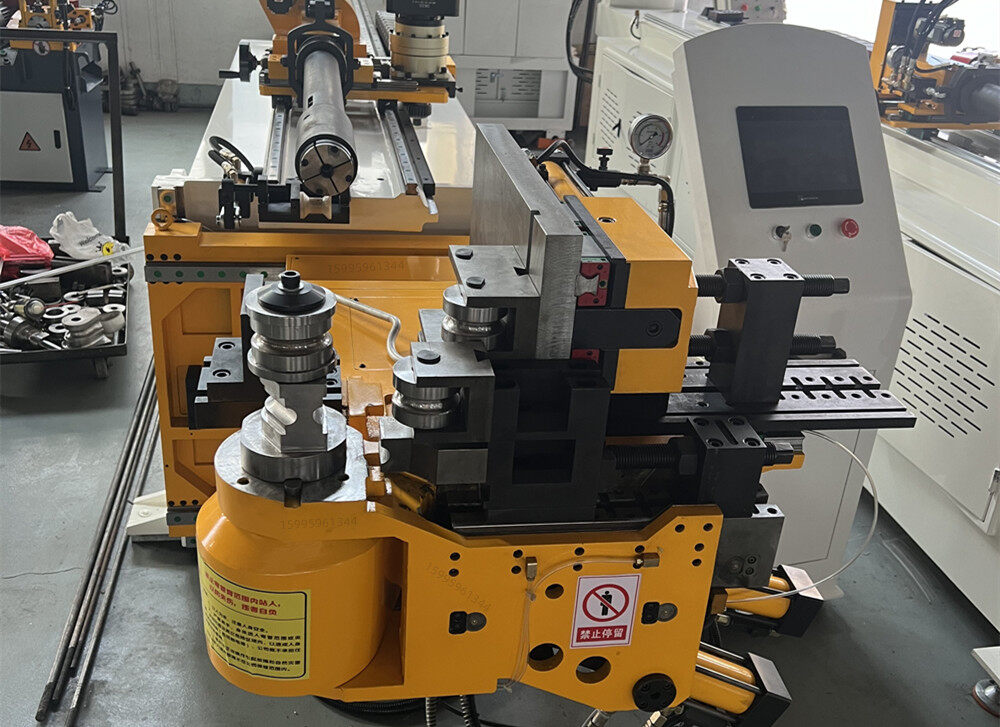

• 设备的分解动作包括夹紧、弯管、抽芯、送料、转管、脱模、换模、托管。例如，夹紧管件由液压驱动，包括主夹以及导夹两个夹管动作；弯管由伺服电机驱动，通过精密 RV 减速机配合研磨斜齿轮传动进行弯管动作；送料也是伺服电机驱动，利用行星减速机以及齿轮齿条副传动进行管件送进定位等。

设备特点

• 高精度传动：采用精密 RV 减速机搭配精研齿轮，减速机背隙小于 3 弧分，齿轮组设计有消隙结构，能大幅度提升推弧精度2。

• 大冗余量设计：全系列搭配大模数精研斜齿轮齿条副，超越同级机型的直线导轨型号，确保弯曲精度以及设备使用寿命2。

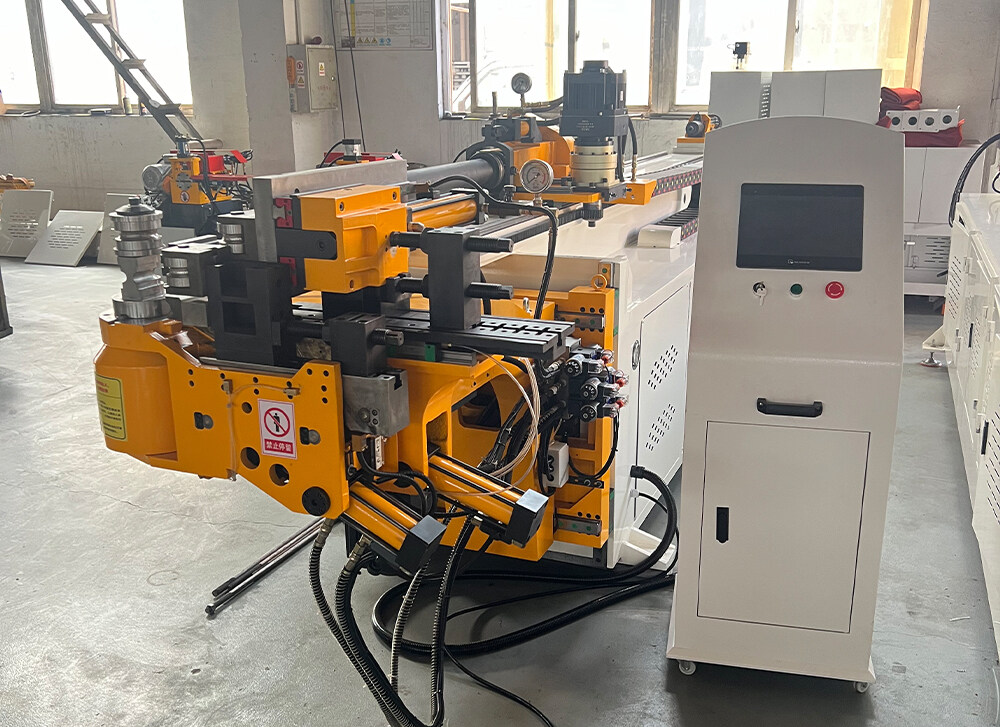

• 控制系统先进：控制系统设计有无限制自编辑模式，可将手动操作动作编辑成自动工作流程，提高设备动作灵活性。采用三菱高端系列 PLC + 绝对值伺服，通过 EtherCAT 通信的控制方式，实现全闭环控制，规避精度损失。基于研华上位机自主开发弯管机数控系统，具备管件 3D 图形导入自编程、管件 3D 预览、动态加工模拟、远程诊断协助等功能2。

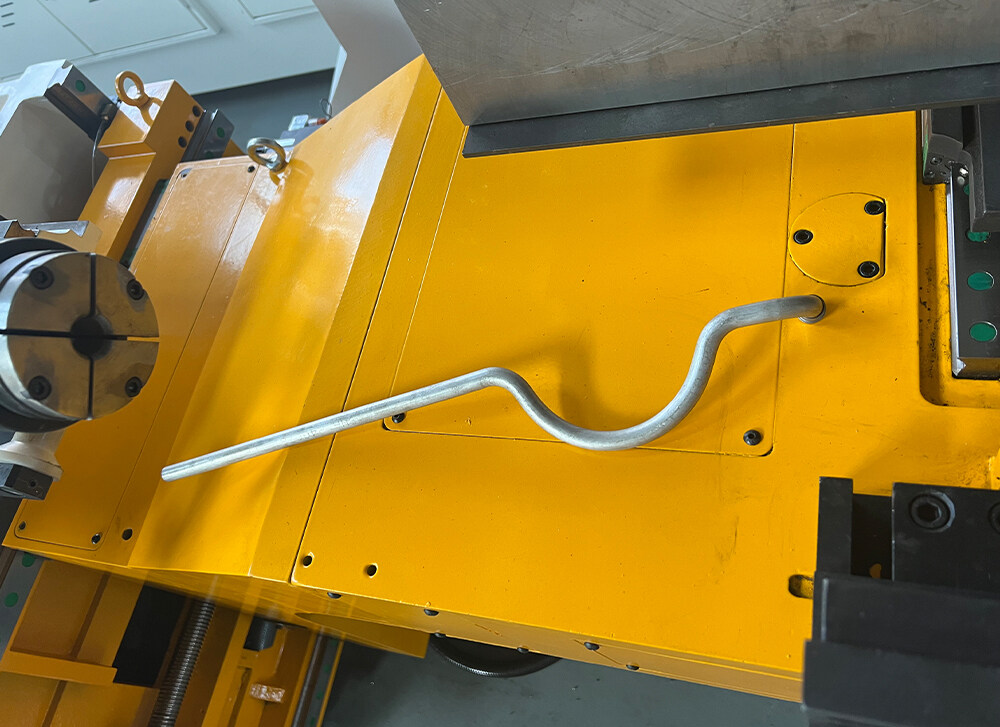

• 应对特殊管件：全系列搭配大功率送料伺服电机，通过强力后助推功能，可应对薄壁不锈钢管生产，稳定实现 1DR 小半径弯曲，可选配伺服侧辅推功能，进一步减少管件夹持段及外壁减薄率2。

技术参数2

• 最大弯管规格可达 50×2.5mm，最大弯管速度为 142°/sec，工作压力 Max 14Mpa，最大弯管半径 240mm，最大送料速度 450mm/sec，最大转管速度 272°/sec。

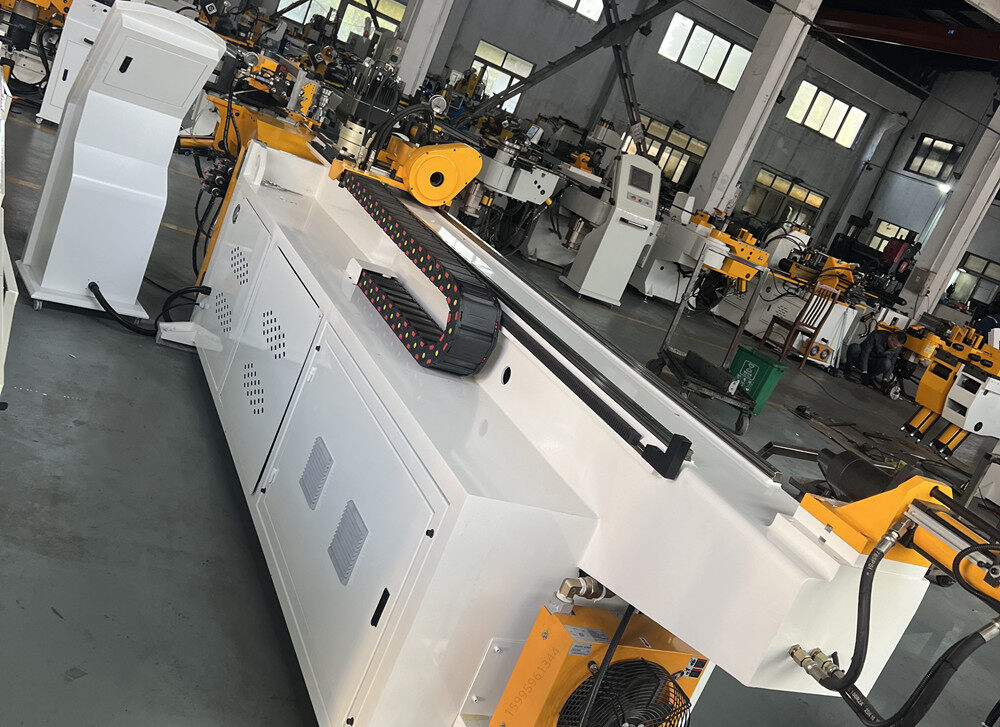

• 设备尺寸约为 4350×1400×1900mm。

应用领域2

• 广泛应用于汽车制造行业，可用于汽车整车内各类管件加工；在家具制造企业中，适用于不锈钢座椅、桌台等管件的自动化制造；也可应用于航空航天、造船等行业的管品加工制造。
